5 Minuten Freizeit? Kann nicht sein! Ein neues Projekt muss her… Das USBRelais.

Es gibt zwar schon unzählige Steckdosen(-leisten), die sich über USB schalten lassen, aber das wäre ja langweilig und davon abgesehen, bin ich auch viel zu geizig für so etwas ordentlich drauf zu zahlen. Es gab auch die Überlegung die Steuerung übers Netzwerk zu realisieren, aber ich wollte es möglichst stromsparend und so blieb ein einziger Mikrocontroller (ATTiny85), der über USB versorgt wird und eventuell das Relais, welches wahrscheinlich einmal die Woche für ca. eine Stunde anzieht. Gedacht ist das Ganze, um vollautomaitsch ein Backup auf eine USB-Platte schreiben zu können, die allerdings nicht die gesamte Zeit laufen sollte. Wir waren ja schon beim Thema… stromsparend usw…

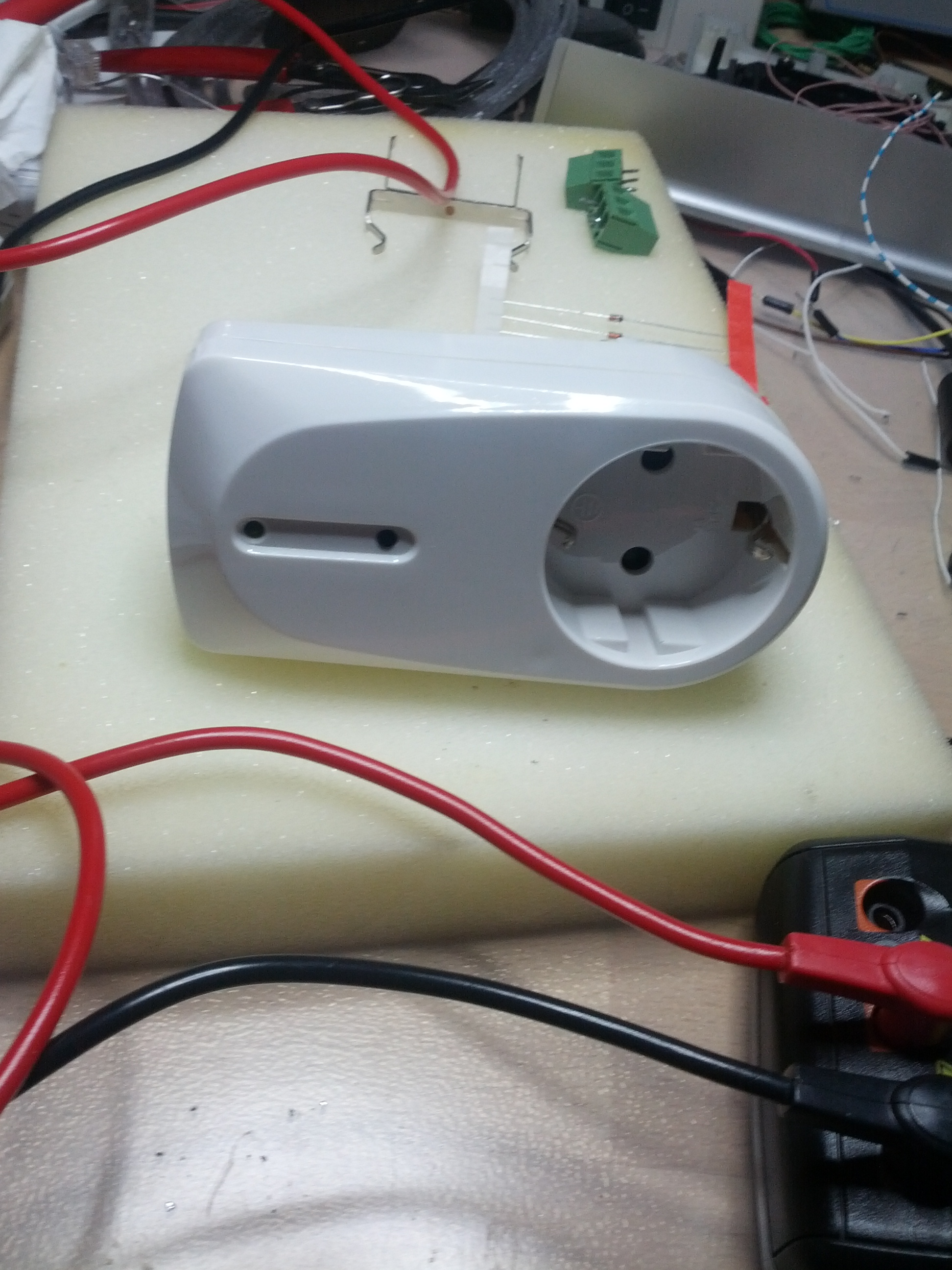

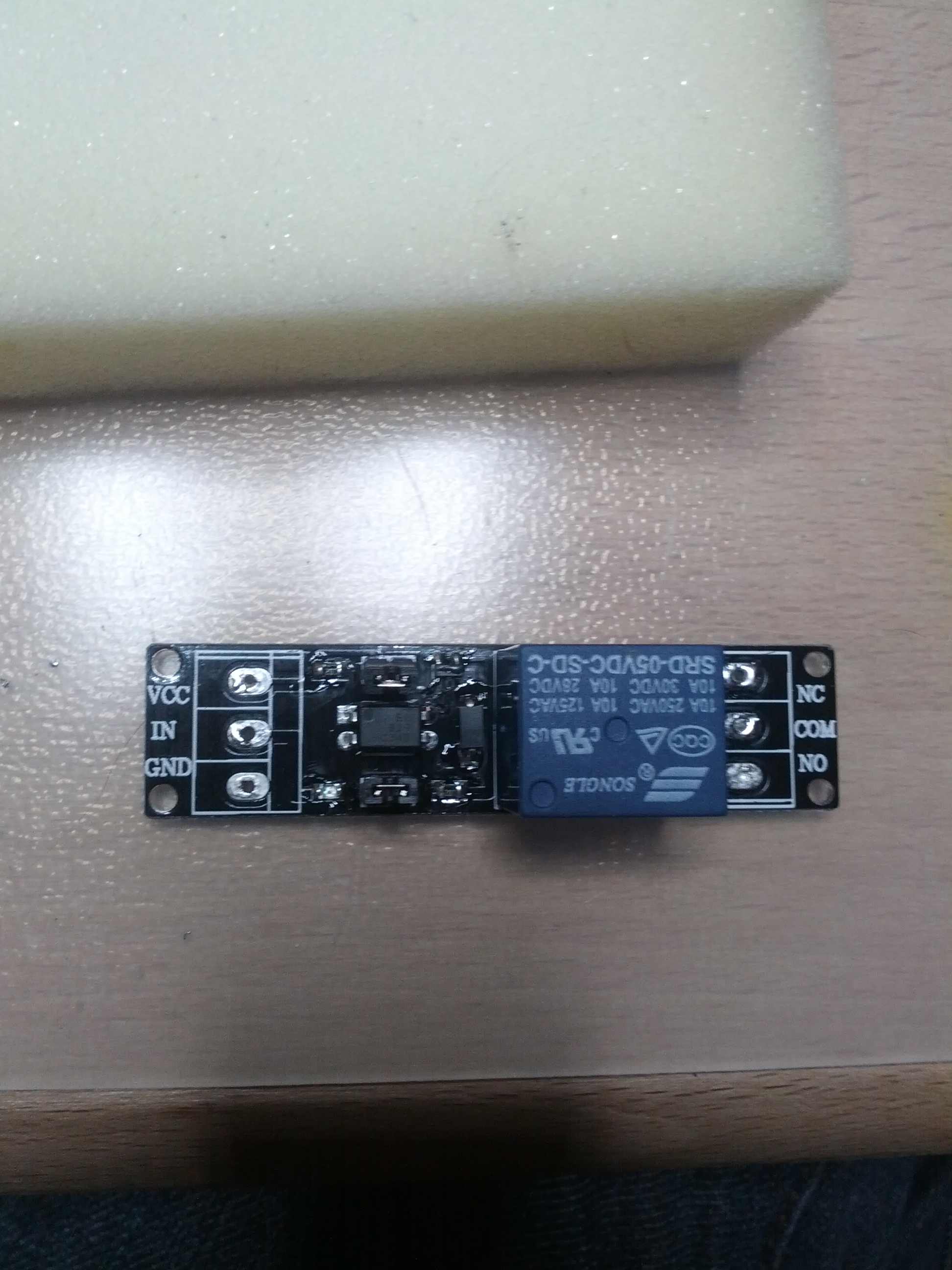

IMG_20140512_200416   IMG_20140512_201549

Glücklicherweise hatte ich noch ne Relaisplatine aus einer meiner letzten China-Bestellungen übrig. Also schnell ein paar defekte Funkschalter fürs Gehäuse bei eBay bestellt und ab gehts…

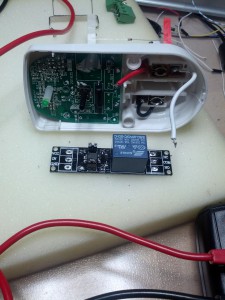

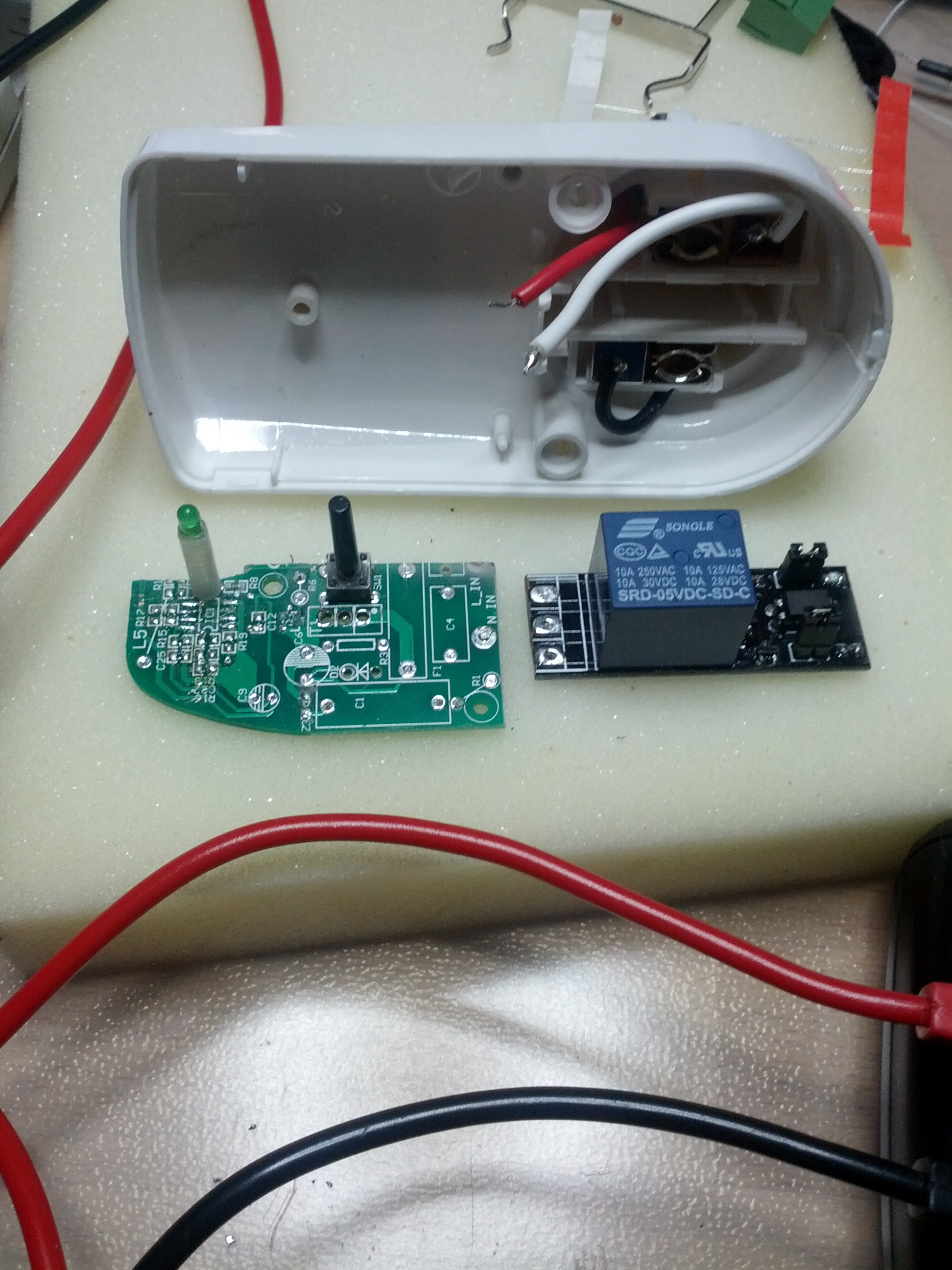

IMG_20140512_201610   IMG_20140512_202835

Dummerweise war die Platine etwas zu lang und so mussten die Anschlussklemmen und ein Teil der Platine weichen. Werden die Steuerleitung und die Stromversorgen halt direkt drangelötet. Genauso wie der 240V-Teil. Die ursprüngliche Platine habe ich ebenfalls etwas gekürzt um die LED und den Taster weiterverwenden zu können.



Weiter gehts dann die Tage in Teil 2 mit dem Aufbau der Mikrocontroller-Platine und dem Einbau der einzelnen Teile…
